LINEE STANDARD E SPECIALI
-Nuova linea di micro frese con PCD solido saldobrasato-
LINEE STANDARD
Nella produzione moderna l’accuratezza del processo di lavorazion gioca un ruolo cruciale nel raggiungimento degli obiettivi qualitativi e quantitativi richiesti. Molti sono i fattori che intervengono a determinarne la bontà del processo: la riduzione del tempo ciclo e la continua richiesta di tolleranze strette per parametri come rugosità superficiale e planarità. Per questi motivi è richiesto il supporto di utensili sempre più performanti dove qualità delle superfici, velocità di lavorazione e durata dell’utensile diventano essenziali. La gamma di frese proposta da IT.TE.DI. consente di massimizzare le prestazioni di ogni processo. Dalle superfici a specchio alla rugosità controllata, l’impiego di frese IT.TE.DI. con taglienti regolabili o non regolabili in PCD e CBN permette di ottimizzare i risultati in termini di tempi di lavorazione e qualità delle superfici.
-In caso di richieste speciali, IT.TE.DI. è pronta a studiare soluzioni specifiche per specifiche geometrie e gradi di PCD adatti alla macchina ed al tipo di lavorazione-

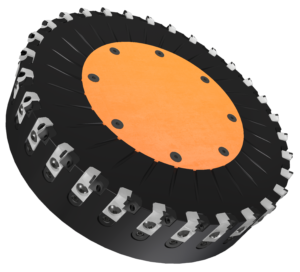

-Fresa standard con cartucce registrabili in PCD e CBN-
La linea di frese TediMill è studiata per operazioni dalla sgrossatura alla superfinitura, dotata di refrigerante interno che va ai taglienti attraverso i canali del coperchio, garantisce un migliore controllo del truciolo durante la lavorazione. Fornite con corpo monoblocco, le linee di fresatura Tedi Mill ottengono superfici di alta qualità sia con alluminio che con materiali non ferrosi. Le frese TEDI MILL in PCD sono la migliore soluzione per lavorare leghe di alluminio, leghe di magnesio, carbonio, grafite, leghe bimetalliche e materiali abrasivi in genere. Grazie alla sua estrema rigidità e all’estrema compattezza del corpo può eseguire elevate velocità di taglio.
Le frese TEDI MILL in CBN sono le migliori soluzioni per lavorare ghise grigie, ghise CGI e acciai duri con durezza superiore a HRC 40.
Il concetto di questa linea di fresatura è aumentare la rigidità e la stabilità del tagliente.
Le frese TEDI MILL sono molto versatili: un corpo fresa può essere dotato di cartucce “usa e getta” o di cartucce che possono essere riutilizzate più volte. E’ inoltre predisposta l’opzione aggiuntiva di aggiungere una o più cartucce raschianti alla fresa in base alla lavorazione da eseguire.
Inotlre sono dotate di un sistema di regolazione micrometrico rapido e preciso che consente di impostare ogni singola cartuccia, al fine di ottenere il minimo run-out aziale e garantire così una buona qualità superficiale e una lunga durata dei taglienti

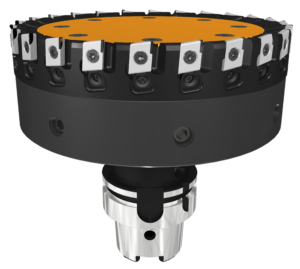

-Fresa standard con inserti in PCD and CBN-
TEDI FEED è una nuova linea di fresatura a inserti in PCD e CBN a singolo tagliente o doppio tagliente oppure tutto tagliente. Dotata di un alto numero di taglienti, TEDI FEED è studiata per operazioni dalla sgrossatura alla finitura e permette di raggiungere velocità che vanno oltre i 2500m/s. Progettata con refrigerazione interna e con la possibilità di registrare i taglienti assialmente, questa linea di fresatura è disponibile con diversi tipi di attacco:
- cilindrico.
- monoblocco.
- manicotto.
- configurazione filettata.
La tipicità della versione a manicotto è il fatto di essere realizzata con più materiali prevedendo così problemi di peso dell’utensile all’interno di una lavorazione.
TEDI FEED è una linea di fresatura ad altissime prestazioni con inserti a tecnologia tangenziale disponibile con diversi tipi di attacco come HSK, BT, CAT, ISO, gli inserti sono disponibili in due configuirazioni: Fissa o Registrabile.

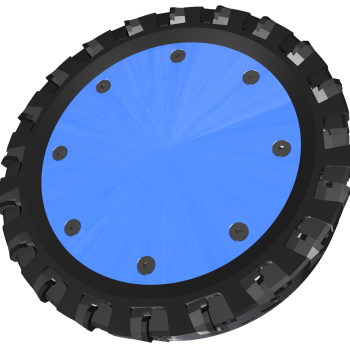

-Fresa con inserti Ottagonali in CBN-
La TEDI OCTO CUT è la linea con inserti ottagonali in CBN per lavorazioni con ghisa grigia in processi ad alta velocità: garantisce un miglior tempo ciclo lunga vita degli inserti grazie al loro design.
La geometria ottagonale dell’inserto, permette di ruotarlo, in caso di usura, per avere una nuova faccia pronta per lavorare: questa operazione può essere eseguita otto volte come per i bordi totali dell’inserto.
TEDI OCTO CUT è fornita di inserti raschianti per avere una finitura superficiale di alta qualità ad alte velocità di avanzamento. Le sedi dei taglienti (cuneo, cartuccia e inserto) sono le stesse per ogni tasca, quindi è possibile montare inoltre inserti raschianti .
TEDI OCTO CUT è studiato per lavorazioni dalla sgrossatura alla finitura ed è utilizzabile indifferentemente con adattatori per spianatura standard o con adattatori IT.TE.DI..

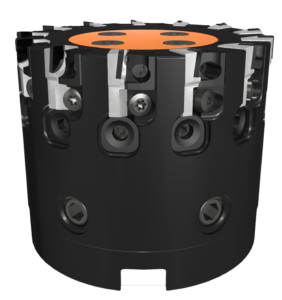

-La linea di fresatura ad altissime prestazioni con micro inserti in PCD-
Durante una lavorazione CNC il tempo ciclo è molto importante per migliorare la produttività e per garantirlo, mantenendo una perfetta finitura superficiale, abbiamo studiato la nuova linea TEDI S FEED.
La caratteristica principale è sicuramente l’elevato numero di taglienti che permettono elevate prestazioni durante il processo anche grazie al mantenimento della rigidità e stabilità del corpo dell’utensile e dei suoi inserti.
TEDI S FEED è studiata per operazioni di finitura e superfinitura di componenti in alluminio.
Con una profondità di taglio sotto i 2mm la linea di fresatura TEDI S FEED è disponibile nelle seguenti tipologie:
- Monoblocco.
- Manicotto.
- Cilindriche.
-Fresa saldobrasata in PCD adatta per alluminio e materiali non-ferrosi-
La varietà di frese saldobrasate IT.TE.DI.:
- codolo cilindrico.
- integrali monolitiche.
E’ possibile avere un perfetto impiego su di una vasta gamma di operazioni e materiali, garantendo performance assolute in termini di qualità del risultato, costanza di rendimento e velocità di esecuzione sia in spianatura, sia in contornatura, che in spallamento.
monoblocco sono tutte riaffilabili e consentono un perfetto utilizzo in una vasta gamma di lavorazioni e materiali e garantiscono ottime prestazioni in termini di qualità, stabilità e velocità di lavorazione in operazioni di:
- Tangenziali.
- Scanalatura.
- Finitura superficiale.
L’esperienza solida di IT.TE.DI. nel realizzare utensili speciali in PCD permette di realizare utensili, immediatamente utilizzabili in qualsiasi applicazione. Le loro caratteristiche strutturali e tecniche, unitamente agli accurati controlli di qualità a cui sono sottoposte, fanno delle frese saldobrasate IT.TE.DI. l’utensile ideale sia per la sgrossatura che per la finitura.
Le frese della linea brasata di IT.TE.DI. sono disponibili con diversi tipi di forma dei taglienti:
- Elicoidali, per evitare le vibrazioni e ideali per approcciare a pareti sottili.
- Tagli al centro, ideali per operazioni di finitura superficiali.
Le frese in PCD saldobrasate sono disponibili in misure metriche e imperiali e con un’estremità posteriore disponibile con supporto HSK, SK e BT.

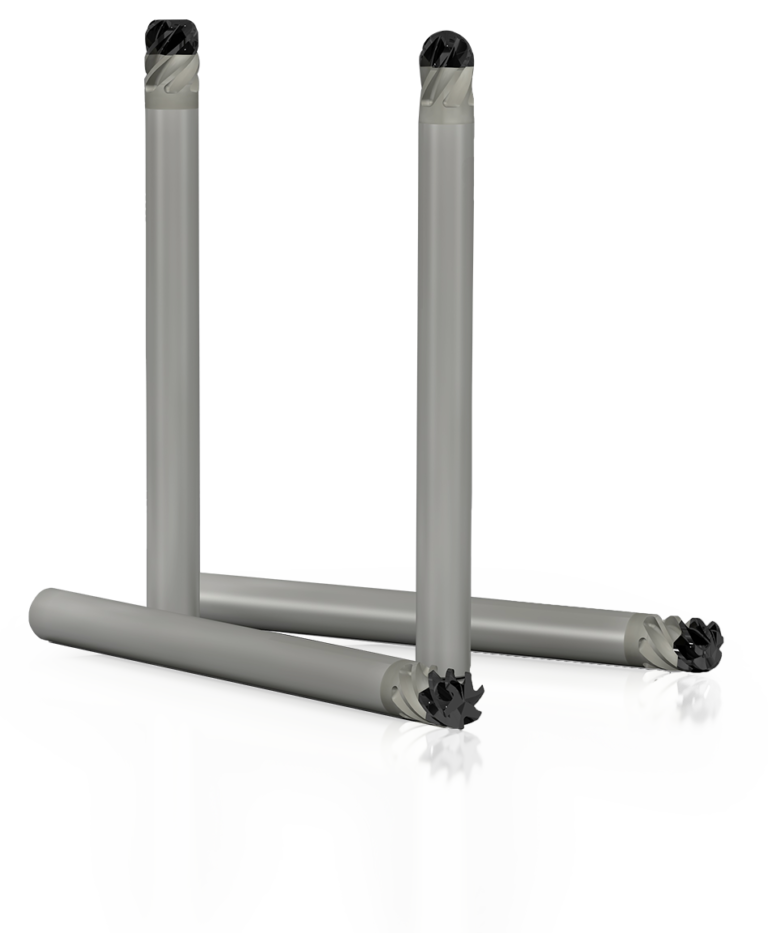

MICRO FRESE CON PCD SOLIDO
MICRO LINE
-Nuova linea di micro frese in PCD-
L’uso del PCD e l’avanguardia del dipartimento R&D di IT.TE.DI ci permette di realizzare utensili sempre più performanti.
La linea di Micro Frese con PCD solido sono la migliore soluzione per approcciare strutture strette e pareti sottili; i parametri di questa linea di frese garantiscono un’altissima produttività del processo.
Disponibili in differenti tipologie di taglienti:
- Elicoidale.
- Torica.
- Sferiche.

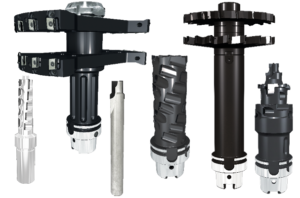

FRESATURA SPECIALE
La nostra gamma di frese saldobrasate in PCD e CBN a codolo cilindrico e monoblocco, tutte riaffilabili, può essere impiegata in molteplici lavorazioni e materiali con i massimi risultati, costanza di rendimento e velocità, nelle operazioni di spianatura oltre che di interpolazione e scansione.
Lo studio effettuato sulle diverse tipologie di lavorazioni e il know-how acquisito ci hanno permesso di sviluppare una vasta gamma di frese saldobrasate.
Tecnologia a Fissaggio Meccanico
L’alta tecnologia degli utensili a fissaggio meccanico consente di raggiungere ottime prestazioni di rugosità ed il mantenimento delle tolleranze richieste dal cliente. I vantaggi di questa soluzione risiedono nella semplicità in fase di registrazione e di intercambiabilità dei raglienti. L’adattabilità degli utensili IT.TE.DI. e l’ampia scelta di inserti standard e speciali con fissaggio a vite o a staffa, garantiscono risultati eccellenti sia in sgrossatura che in finitura.
Taglienti in PCD o CBN Saldobrasati
L’esclusivo sistema di affilatura messo a puinto da IT.TE.DI. consente ai taglienti dei nostri utensili speciali saldobrasati in PCD e CBN di sopportare alte velicittà di taglio. La cura realizzativa e l’affidabilità garantiscono la massima resa int ermini di tool life e avanzamento, assicurando allos tesso tempo la minimizzazione degli errori di forma.
